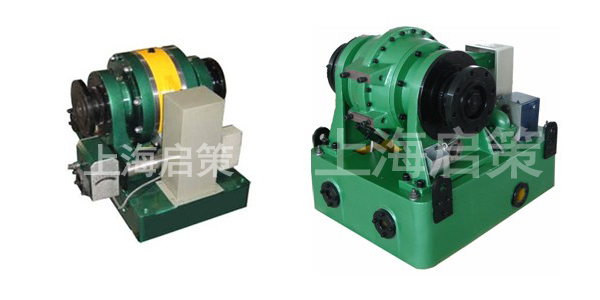

水力測功機

YP系列(壓力式)水力測功機, 國外在60、70年代已廣泛使用。我們在85年通過許可證貿易, 引進了西德策爾納(zollner)公司技術, 開發生產該型號的先進測功機。我們通過消化、吸收國外技術，進行全新優化設計、生產，可提供全系列產品。
YP系列水力測功機共有12個規格，均采用電動排水蝶閥控制。即通過改變蝶閥的開度來改變吸收功率的大小。制動功率范圍從20KW到5900KW，品種齊全，國內外用戶根據自己發動機功率范圍選擇合適的機型選購。
該產品主要用來檢測各種柴油機、汽油機、電動機等動力機的有效功率。是動力機特性試驗、傳動機械的效率試驗中不可缺少的測試設備。
該產品基本型為單方向測試，用戶如需同時雙向試驗訂貨時請提出要求后，我公司給予專門定制。

1、水力測功機主要特點:

◆體積小，安裝容易；
◆結構簡單，操作維護方便；
◆制動力矩大；
◆測量精度高；
◆工作穩定可靠；
◆磁電式測速傳感器實現高精度瞬時轉速測量；
◆電控蝶閥快速負載控制；
◆響應速度快，適于動態試驗。

2、水力測功機測量性能指標:

項目	傳感器類型	測量范圍	準確度	備注
轉速	ZSB磁電式測速傳感器	300-7500r/min	±1r/min	大于7500r/min 時,對測速輪及控制元件另行外理.
扭矩	應變式拉壓力傳感器	與測功機量程匹配	±0.2%F.S
水閥位置	精密電位器 (DPF,YZ60水門執行器)	0-100%	0.2%F.S
油門位置	精密電位器 (YZ60,YZ60A油門執行器)	0-100%	0.2%F.S

3、水力測功機特性曲線：

4、水力測功機技術參數:

水力測功機型號	YP60	YP120	YP250	YP380	YP520	YP660	YP880	YP1200	YP1900	YP2500	YP3300
最大吸收公率（KW）	60	120	250	380	520	660	880	1200	1900	2500	3300
扭矩測量精度（F.S）	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%
測速精度(F.S)	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰
主軸旋轉方向	單向	單向	單向	單向	單向	單向	單向	單向	單向	單向	單向
制動力測定范圍(N)	0~180	0~550	0~1000	0~1300	0~2500	0~3300	0~6000	0~12000	0~18000	0~27000	0~35000
最大制動力矩(N.m)	172	525	980	1240	2450	3150	5700	11760	17200	26460	33400
最大耗水量(Kg/h)	1200	2400	5000	8000	10400	13900	18500	24000	36300	50000	66000
排水最高溫度(℃)	70	70	70	70	70	70	70	70	70	70	70
主軸總長度	448	510	500	500	600	600	802	1296	1296	1440	1440
主軸圓錐部分長及錐度	63,1:30	70,1:30	70,1:30	70,1:30	70,1:30	80,1:30	100,1:30	192,1:30	192,1:30	170,1:30	170,1:30
主軸中心至底座下底面高	255	300	300	300	350	350	650	760	760	840	840
測功機外型尺寸(長×寬×高)	450×400×370	655×530×430	640×536×460	640×536×460	760×620×543	760×620×543	1078×845×905	1598×.51310×1135	1598×.51310×1135	1452×1558×1310	145×21558×1330
底座外型尺寸(長×寬×高)	640×400×90	640×394×110	640×400×100	640×400×100	760×490×120	760×490×120	1060×820×310	1476×1200×260	1476×1200×260	1256×1559×260	1256×1559×260
地腳螺孔位置	590×340	600×335	580×330	580×330	700×420	700×420	990×650	1350×1074	1350×1074	1421×1116	1420×1116 (×690)
測功機凈重(Kg)	170	180	200	200	410	435	950	2800	2900	3200	3300
主軸最高轉速(r/min)	9000	7500	7500	5000	5000	3500	3000	3000	3000	3000	3000
轉動慣量 (Kg.M2)	0.012	0.041	0.065	0.074	0.480	0.511	0.721	3.6	4	6.8	7.1
