德納變速箱試驗臺 |
|
一、測試參數
1、傳動油溫度（82.2-121.1℃）；
2、泵出口傳動油壓力（1.69-1.96mpa）；
3、各檔位傳動油壓力（1.69-1.96mpa）；
4、變矩器出口油壓（172.4kpa-482.6kpa）；
5、換檔時檔位壓力變化量（小于34.5kpa）；
6、泵出口流量
7、變矩器出口、入口流量
8、調壓閥出口流量；
9、輸入、輸出轉速。
10、渦輪轉速。
二、設備組成
序號 |
型號 |
性能參數 |
|
1 |
變頻控制柜 |
ABB變頻器
額定功率：110KW
額定電流：205A
額定電壓：380V |
|
2 |
驅動電機 |
西門子電機
額定功率：110KW
額定轉速：1500r/min
最高轉速：2500r/min |
|
3 |
計算機控制系統 |
研華610工業計算機
23寸液晶顯示器
HP1008激光打印機
數據采集單元
測控軟件
琴臺式操作臺
通過控制變頻器來改變驅動電機轉速
數據采集溫度、壓力、流量、轉速
數據記錄保存打印
溫度傳感器1個
壓力傳感器4個
流量傳感器4個
轉速傳感器3個
變速箱檔位控制 |
|
4 |
大扭矩負載電機
|
大扭矩負載電機
額定功率：110KW
額定轉速：1000r/min
額定扭矩：1050Nm
最高轉速：2500r/min |
|
5 |
負載電機控制柜 |
ABB變頻器
額定功率：110KW
額定電流：205A
額定電壓：380V |
|
6 |
加載端扭矩傳感器 |
量程1000Nm |
|
7 |
電纜線 |
電機至控制柜 長度15米 |
|
8 |
包裝運輸 現場調試 |
|

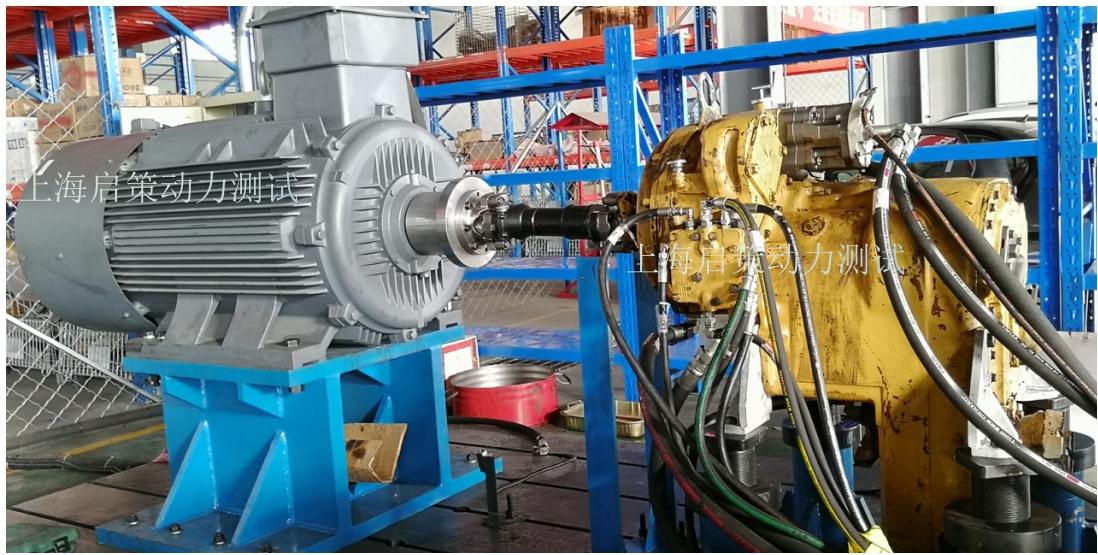

三、系統框圖
1.變頻電機連接變速箱輸入端
2.變速箱輸出端連接扭矩傳感器
3.扭矩傳感器連接大扭矩負載電機
4.計算機測控系統采集溫度、壓力、流量、轉速、扭矩信號，控制變頻電機轉速值，控制負載電機加載扭矩值
|
|
|
| |
|
