新型電渦流測功機技術參數的變更 |
|
電渦流測功機使用說明書：

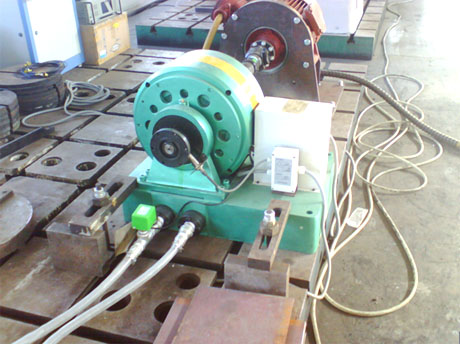

1、 電渦流測功機主要用途 CW 系列電渦流測功機作為一種負載主要是用來測量動力機械各種特性的試驗設備。 本機適用于內燃機、中、小型功率電機、汽車傳動部件、燃氣輪機、水輪機、工程機械、林業、礦山、石油鉆采等機械的性能試驗，也可作為其它動力設備的吸功裝置。
測功機命名方法如下： CW 系列電渦流測功機為圓柱感應測功機系列。
電渦流測功機主要特點：
結構簡單，操作維護方便； 制動力矩大，測試精度高，工作穩定； 轉動慣量小，動態響應速度快； 與測控系統配套，可實現自動化操作。
2、電渦流測功機結構與工作原理 CW 系列電渦流測功機由制動器、測力機構和測速裝置等幾部分組成。 制動器調節原動機的載荷， 并同時把所吸收的原動機功率轉換為熱能， 經水冷卻后帶走 熱量。 測功機是根據作用力矩與反作用力矩大小相等方向相反的原理來測量扭矩， 因此所測扭 矩可以通過作用在測功器上的旋轉力矩（即制動器外殼反力矩）來指示。
電渦流測功機主要由旋轉部分（感應體）、擺動部分（電樞和勵磁部分）、測力部分和校 正部分組成。
1、感應體形狀猶如直齒輪，產生渦流地方 在導磁渦流環的孔壁上。勵磁繞組通上直流電后，則圍繞勵磁繞組產生一個閉合磁通。當感 應體被原動機帶動旋轉時， 氣隙磁密隨感應體的旋轉而發生周期性變化， 在渦流環孔壁表面 及一定深度范圍內將產生渦流電勢， 并產生渦流， 該渦流所形成的磁場又與氣隙磁場相互作 用，就產生了制動轉矩。該轉矩通過外環及傳力臂傳至測力裝置上，由力傳感器將力的大小 轉換成電信號輸出，從而達到測轉矩的目的。
新型電渦流測功機供水系統：
電渦流測功機所吸收功率所產生的熱量除極少部分通過外殼自然散去，絕大部分的熱量集中在內部的導磁環組件上。
CW 電渦流測功機結構簡圖中可以見到，在測功機導磁環組件的后部開有多條供冷卻水流動的槽， 來自外部水池的冷卻水流過水槽與導磁環組件進行熱交換，被加熱的水經出水管流回水池，經冷卻塔散熱后可循環利用。
新型電渦流測功機電渦流測功機在安裝時應把與測功機連接的進、出水管預埋在臺架基礎內， 留出管接頭并在進水管上安裝一個手動閥門。測功機管路的布置由發動機控制系統平面布置圖 冷卻水是電渦流測功機工作時的重要安全保障。
新型電渦流測功機安裝時一定要把規定尺寸的水管接到測 功機的進、出水口，在進水口串接一只 0~0.1Mpa 電接點壓力表，并要試通水，檢查供水系 統是否漏水，水壓、水流量是否達到規定數值，冷卻水報警保護系統是否起作用。電接點壓力表的常閉觸點，兩點分別接到勵磁電源插座的①④腳，壓力表調至 0.02Mpa 位置即無水時，兩觸點為導通，有水時并水壓超過 0.02Mpa 時兩觸點為常開。
為保證測功機能長期正常工作，建議在循環水中加入G1 阻垢劑，以防止測功機長期使用后冷卻室內結垢影響冷卻效果，造成電渦流測功機壞。測功機進水處應安裝過濾器，以防異物混入。測功機冷卻水應是淡水。 |
|
|
| |
|
